Hlavním pohonem pro skotské jho, je druh pneumatického ovladače úhlového zdvihu, konstrukce pneumatického ovladače typu třmenu je delikátní a kompaktní, pevná a odolná, vhodná pro kulové ventily, ventily motýlů, ventily zástrčky a další ventily použitelné na 90 ° úhlu úhlu vypínače nebo regulačního řízení.
1. Zavádění produktu
Pohony skotských třmen primárně automatizují operace ventilu. Efektivně převádějí lineární pohyb na rotační pohyb. Základní mechanismus skotského třmenu sestává z posuvného bloku, který se pohybuje v pevném třmenu. Tato interakce mezi posuvným blokem a jho je zásadní pro provoz ovladače. Když se píst pohybuje, tlačí posuvný blok podél třmenu a vytváří rotační pohyb. Tento design umožňuje hladké a kontrolované ovládání.
2. parametr produktu (specifikace)
Model: Série JHD
Točivý moment na jaře: 424n.m - 81421n.m
Struktura: Scotch Yoke
Aplikace: kulový ventil, motýlový ventil, ventil zástrčky a další ventily
Tlak na přívod vzduchu: 3 - 8 bar
Materiál válce: uhlíková ocel
Materiál tělesného středu: tažná železa nebo uhlíková ocel
Ovládání zdroje vzduchu: Prostřednictvím filtrovaného stlačeného vzduchu, není třeba mazat olej, musí olej vyhovovat pro NBR za mazaného stavu.
Použitelná okolní teplota:
Standard -20 ℃ ~ 80 ℃
Nízká teplota -40 ℃ ~ 80 ℃
Vysoká teplota -15 ℃ ~ 150 ℃
Standard příruby: ISO 5211
Otočit zdvih: 90 ° (+/- 5 °)
Životnost služeb: Podle EN 15714-3
3. PRODUCT FUNKCE

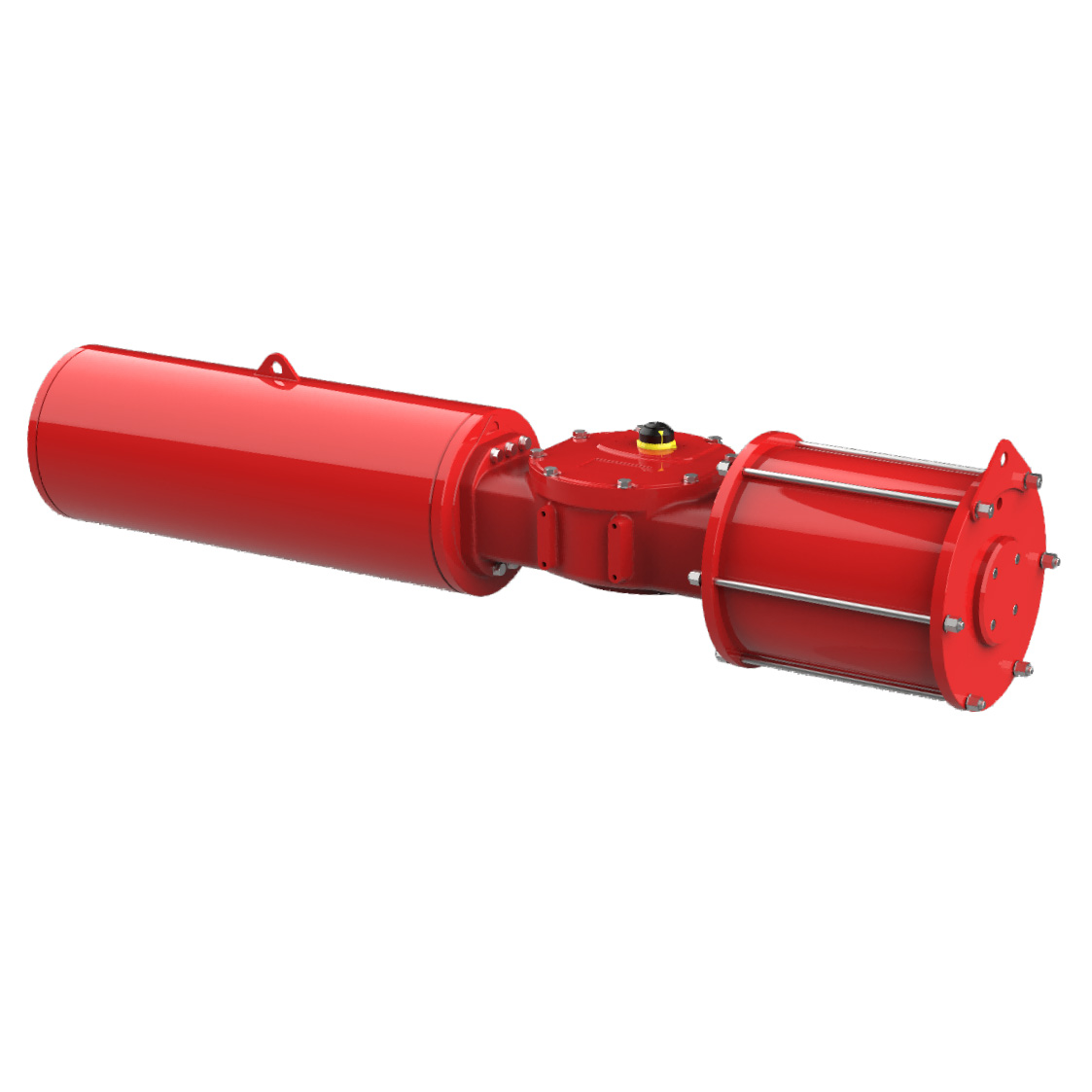

Scotch Yoke Pneumatic Actuator Double Acting JHD2E0410YS má níže uvedené charakteristiky:
● Struktura: Typ návratnosti jarního jarního jarního jake.
● Nízké tření, dlouhá životnost podle EN 15714-3.
● Naneseno na ventily úhlového zdvihu, kuličky, ventily motýlů, ventily zástrčky a další ventily.
● Montážní příruba v souladu s ISO 5211.
● Vysoce kvalitní tažná železa nebo povrchová vrstva z uhlíkové oceli namalováním.
● Získané certifikát: ATEX, EAC, CE, SIL3, ISO9001: 2015 Certifikát.
● High-end produkty, vynikající kvalita, kompletní certifikační systém.
● Všechny produkty v továrně podléhají přísnému testování, každý jednotlivec je označen sledovacím kódem pro rychlou identifikaci a kompletní sledovací službu.
● Funkční modulární: pneumatické modulární, modulární modulární modulární, modulární a atd., Všechny moduly lze sestavit a nahradit navzájem; učinit produkt stabilnějším ve výkonu a snadnějším udržováním.

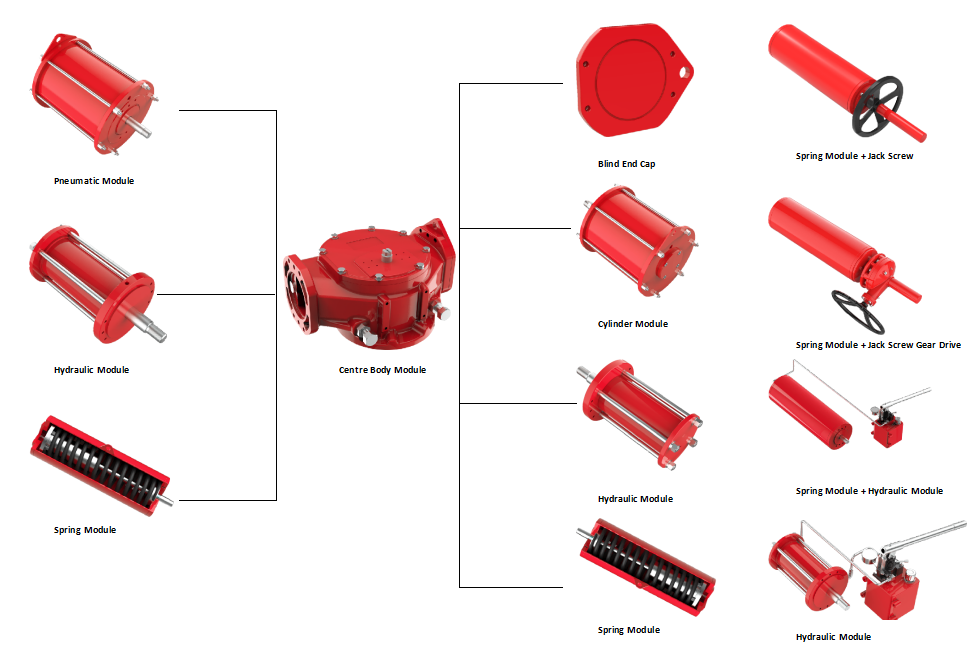

4. Modul Možnost
FAQ
Otázka: Jste výrobcem nebo obchodní společností?
Odpověď: Jsme výrobce, který se specializuje na pneumatické pohony a provozovatele zařízení více než 20 let, v Taizhou v provincii Zhejiang v Číně.
Otázka: Pokud mě zajímají váš pohon odborného jhie, kdy mohu obdržet vaši nabídku?
Odpověď: Všechny vaše dotazy budou zodpovězeny do 24 hodin.
Otázka: Můžete vytvořit podle vlastních technických výkresů zákazníka?
Odpověď: Ano, nabízíme personalizovanou službu přizpůsobení.
